Rury wipro betonowe i żelbetowe
DN300, 400, 500, 600, 800, 1000, 1200 mm długość 2000mm
Rury typu WIPRO przeznaczone są do budowy przewodów kanalizacyjnych, sieci deszczowych i kanalizacji ogólnospławnej jak również do budowy przepustów drogowych. Rury można łączyć ze sobą za pomocą uszczelki rolowanej, klinowej lub mogą posiadać uszczelkę zintegrowaną.

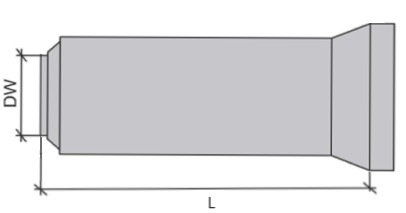

Rury mają kształt cylindryczny i są zakończone w jednym końcu kielichem, a w drugim bosym końcem z wyprofilowaną powierzchnią na uszczelkę.
W oparciu o dokumentację zakładową stosuje się różne klasy obciążenia.
KL I 150 kN/m dla klasy A obciążenia zmiennego
KL II 135 kN/m dla klasy B obciążenia zmiennego
KL III 90 kN/m dla klasy C obciążenia zmiennego
Przewody można budować do głębokości zasypki nad rurą Hmin= 0,6m; Hmax=6,0m
Zaleca się, aby użyty rodzaj rur był zgodny z obliczeniami statycznymi zawartymi w projekcie.
Rury dostępne są w odcinkach 2m. W celu łatwiejszego montażu na budowie, dostępne są króćce w odcinkach 1m.
KLASA WYTRZYMAŁOŚCI BETONU – C35/45

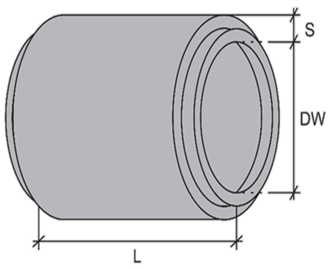

Króciec
|
Betonowa rura WIPRO DN |
Parametry (mm)
|
Wytrzymałość Fu = kN/m |
Załadunek (szt.) |
waga (kg) |
|---|---|---|---|---|
|
300 |
DNzew1 = 396 DNzew2 = 482 |
20 |
49 |
waga: 280kg |
|
400 |
DNzew1 = 520 DNzew2 = 615 |
30 |
43 |
waga: 420kg
|
|
500 |
DNzew1 = 636 DNzew2 = 731 |
35 |
34 |
waga: 620kg
|
|
600
|
DNzew1 = 748 DNzew2 = 852 |
44 |
27 |
waga: 820kg
|
|
800
|
DNzew1 = 1010 DNzew2 = 1138 |
60 |
12 |
waga: 1440kg
|
|
1000
|
DNzew1 = 1220 DNzew2 = 1380 |
72 |
9 |
waga: 2000kg
|
|
1200
|
DNzew1 = 1490 DNzew2 = 1685 |
86 |
7
|
waga: 3280kg
|
|
Żelbetowa rura WIPRO kl.III/C DN |
Parametry (mm) |
Wytrzymałość Fu = kN/m |
Załadunek (szt.) |
waga (kg) |
|
300
|
DNzew1 = 396 DNzew2 = 482 |
27 |
49 |
waga: 290kg |
|
400 |
DNzew1 = 520 DNzew2 = 615 |
36 |
43 |
waga: 440kg
|
|
500 |
DNzew1 = 636 DNzew2 = 731 |
45 |
34 |
waga: 635kg
|
|
600
|
DNzew1 = 748 DNzew2 = 852 |
54 |
27 |
waga: 840kg
|
|
800
|
DNzew1 = 1010 DNzew2 = 1138 |
72 |
12 |
waga: 1500kg
|
|
1000
|
DNzew1 = 1220 DNzew2 = 1380 |
90 |
9 |
waga: 2040kg
|
|
1200
|
DNzew1 = 1490 DNzew2 = 1685 |
108 |
7
|
waga: 3320kg
|

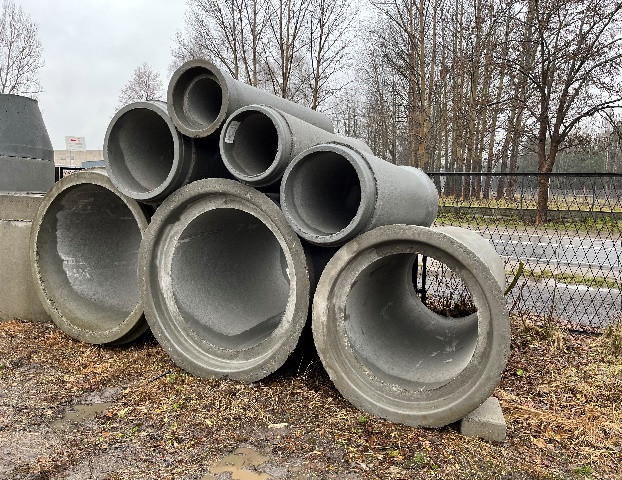

Rury wipro 300-1200

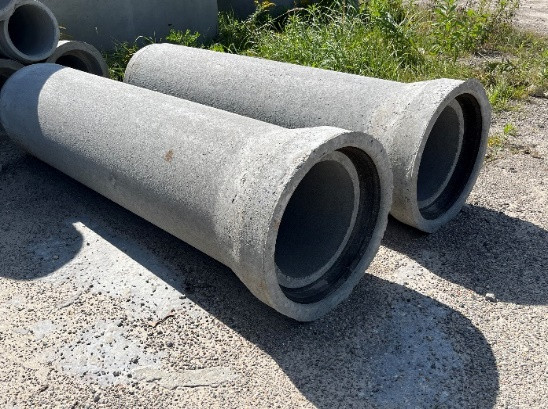

Rury z uszczelką zintegrowaną INTEGRA

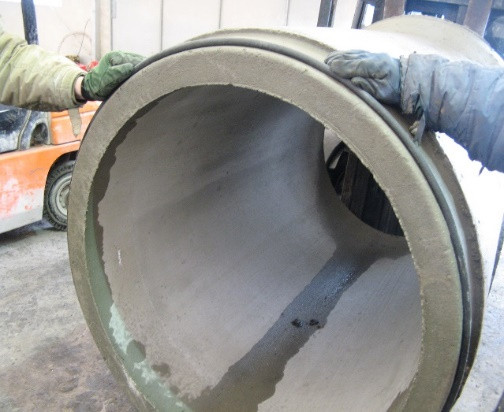

Rura z uszczelką rolowaną
