Studzienki - wpusty uliczne

Czym są elementy do budowy wpustów ulicznych?

Wpusty uliczne to prefabrykowane studzienki betonowe o średnicy wewnętrznej 500 lub 600 mm, które służą do odprowadzania wody deszczowej z ulic, placów i parkingów. Składają się z modułowych elementów – takich jak studzienki denne, rury betonowe, pierścienie, pokrywy czy pierścienio-pokrywy – które można dowolnie łączyć, aby dopasować całą konstrukcję do warunków montażu oraz przewidywanych obciążeń.

System „pióro–wpust” gwarantuje szczelność i stabilność, a dodatkowe elementy (pierścienie odciążające, dystansowe, płyty pokrywowe, pokrywy ścięte czy pierścienio-pokrywy) pozwalają na zastosowanie ich zarówno w strefach lekkiego ruchu pieszego, jak i w miejscach o dużym natężeniu ruchu ciężkich pojazdów.

Dlaczego warto wybrać nasze rozwiązania?

• Trwałość i bezpieczeństwo – elementy wykonane z betonu, odporne na warunki atmosferyczne i wysokie obciążenia.
• Elastyczność konfiguracji – możliwość dowolnego łączenia i dopasowania wysokości oraz zakończenia studzienki.
• Szybki montaż – dzięki systemowi „pióro–wpust” oraz opcjonalnym przejściom szczelnym i uszczelkom.
• Normy jakości – produkcja zgodna z PN-EN 1916:2005/AC:2009.

Nasza oferta elementów do wpustów ulicznych:

• Studzienki betonowe – trwałe elementy denne.
• Rury betonowe – nadbudowa studzienek o różnych wysokościach.
• Pierścienie i płyty – odciążające, dystansowe i pokrywowe.
• Pierścienio-pokrywy – integrowana pokrywa z pierścieniem.
• Pokrywy i korki betonowe – w tym pokrywy ścięte i pełne.
• Przejścia szczelne i włazy żeliwne – uzupełniające systemy zapewniające szczelność i funkcjonalność.

Dzięki tym elementom możesz stworzyć kompletny, bezpieczny i trwały system odwodnienia ulicznego, dopasowany do specyfiki inwestycji - od małych placów i chodników po ruchliwe drogi i obszary przemysłowe.

Studzienka betonowa

Prefabrykowany element denny o średnicy wewnętrznej 500 mm lub 600mm wykonany z wysokiej jakości betonu. Dzięki systemowi „pióro–wpust” zapewnia szczelne i stabilne połączenie z pozostałymi częściami studzienki. Konstrukcja jest odporna na obciążenia dynamiczne oraz trudne warunki atmosferyczne, co gwarantuje długą żywotność instalacji. Na życzenie możliwe jest wykonanie otworów pod przewody technologiczne z zastosowaniem przejść szczelnych. Idealna jako podstawa wpustu ulicznego w drogach, na placach i parkingach.

Rura betonowa

Element przeznaczony do nadbudowy studzienki i regulacji jej wysokości. Dostępna w kilku wariantach, co pozwala dopasować komorę roboczą do warunków montażu. Wykonana w systemie „pióro–wpust” z betonu wysokiej jakości, co gwarantuje szczelność i trwałość. Na zamówienie możliwe jest przygotowanie otworów pod przejścia PVC lub gumowe. Stosowana przy budowie kanalizacji deszczowej w drogach miejskich i osiedlowych.

Pierścienio-pokrywa

Zintegrowany element żelbetowy pełniący jednocześnie funkcję pierścienia i pokrywy. Przygotowany do montażu wpustów żeliwnych typu Niagara lub włazów Ø500 mm. Zastosowanie pierścienio-pokrywy przyspiesza montaż, a dzięki swojej wytrzymałości zwiększa trwałość całej konstrukcji. Polecana tam, gdzie liczy się szybkość prac i solidne zwieńczenie wpustu.

Pierścień odciążający

Solidny element żelbetowy, którego zadaniem jest przejęcie obciążeń pionowych i przeniesienie ich na grunt. Dzięki temu korpus studzienki pozostaje chroniony przed uszkodzeniami mechanicznymi. Wyposażony w haki transportowe, ułatwiające prace montażowe. Szczególnie rekomendowany w miejscach o dużym natężeniu ruchu, np. na drogach głównych i skrzyżowaniach.

Płyta pokrywowa

Żelbetowa płyta przykrywająca studzienkę, wyposażona w otwór pod właz żeliwny Ø500 mm. Posiada specjalne zagłębienie stabilizujące osadzenie włazu lub wpustu D400, co zapobiega jego przesuwaniu się w trakcie użytkowania. Sprawdza się zarówno w strefach pieszych, jak i w miejscach o średnim natężeniu ruchu kołowego.

Pokrywa ścięta

Pokrywa żelbetowa o ściętym boku, ułatwiająca montaż studzienki wzdłuż krawężników i w miejscach o ograniczonej przestrzeni. Umożliwia zastosowanie włazu żeliwnego z kołnierzem ¾. Rozwiązanie to znajduje zastosowanie w miejskiej infrastrukturze drogowej, szczególnie tam, gdzie studzienka musi być dopasowana do istniejącej geometrii nawierzchni.

Pokrywa / korek

Pełna pokrywa betonowa pełniąca funkcję korka zamykającego dostęp do studni. Najczęściej stosowana w terenach zielonych, parkach i ogrodach, gdzie nie jest wymagany regularny dostęp do studzienki. Skutecznie zabezpiecza przed ingerencją osób niepowołanych i chroni wnętrze przed zanieczyszczeniami.

Pierścień dystansowy

Betonowy pierścień przeznaczony do regulacji wysokości osadzenia włazu żeliwnego na płycie pokrywowej. Łatwy w montażu na zaprawie betonowej, pozwala na precyzyjne dopasowanie poziomu włazu do nawierzchni. Rozwiązanie szczególnie praktyczne w trakcie prac drogowych i modernizacyjnych.

Przejścia szczelne

Elementy zapewniające wodoszczelne połączenia rurociągów ze studniami betonowymi. W ofercie znajdują się przejścia gumowe czterowargowe, PVC oraz inne typy zgodnie z wymaganiami klienta (m.in. K2KAN, Xtreame, XS-ID, PECOR QUATRO, PRAGMA, WAWIN). Dzięki nim system odwodnienia pozostaje szczelny i bezpieczny w eksploatacji.

Włazy i wpusty żeliwne

Wpusty uliczne D400 NIAGARA (3/4 i 4/4) przeznaczone do bezpiecznego zamykania wpustów. Gwarantują wysoką odporność na obciążenia i intensywne użytkowanie. Stosowane w drogownictwie, na placach manewrowych, w strefach przemysłowych oraz na parkingach. Włazy żeliwne Ø500 kl. A15 mm do zamykania studzienek na placach i terenach zielonych w inwestycjach prywatnych.

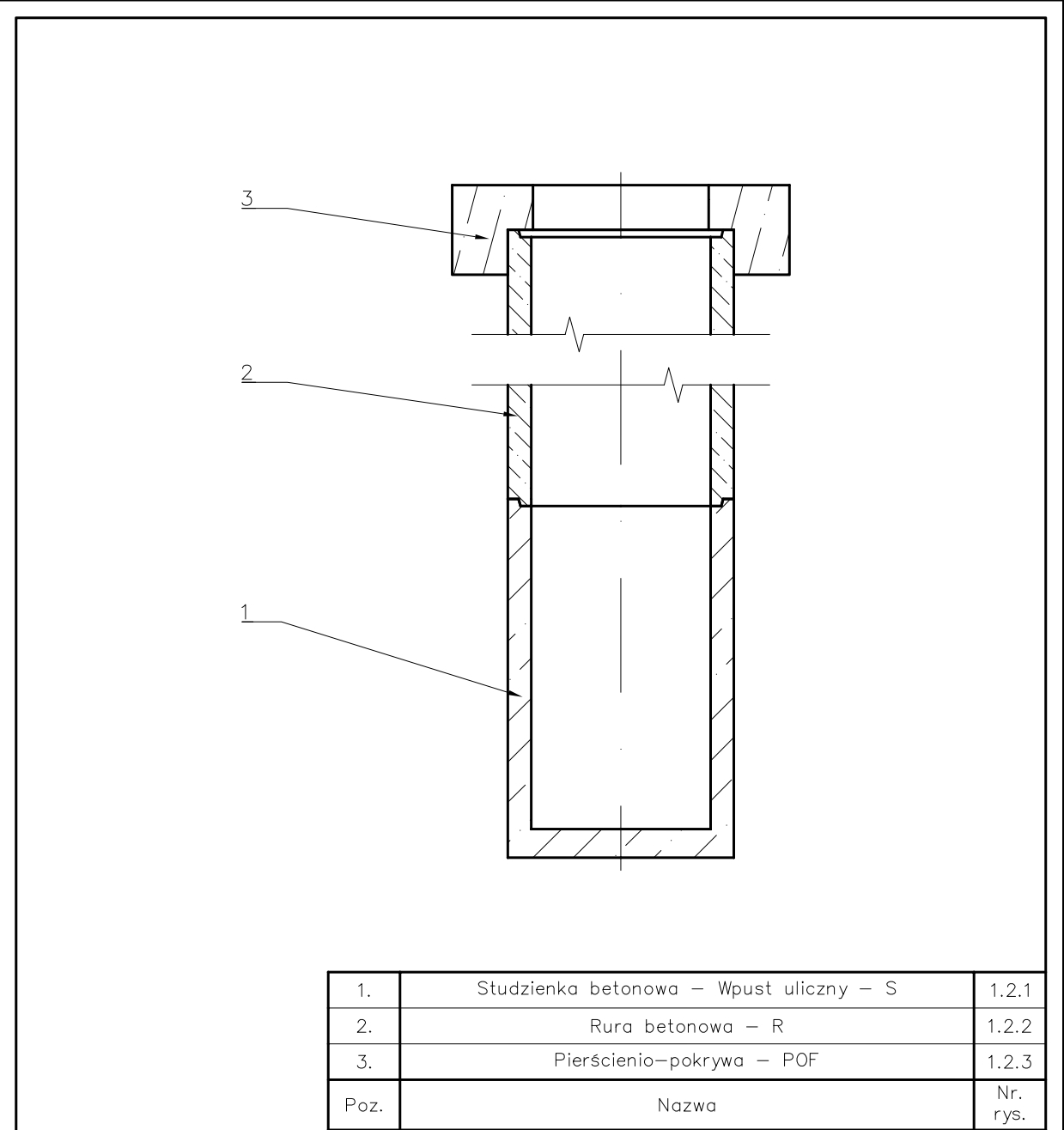

Złożenie A

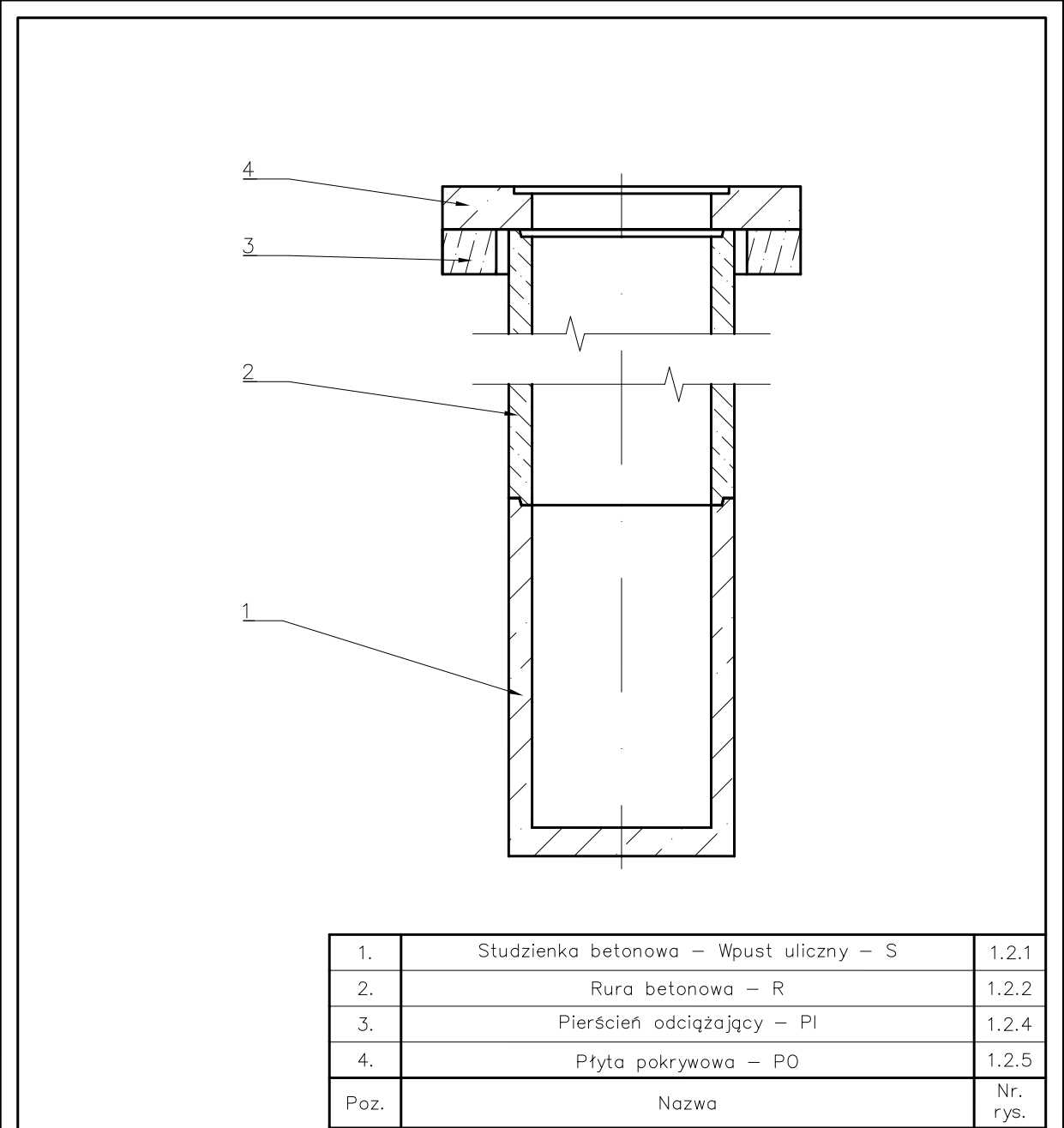

Złożenie B

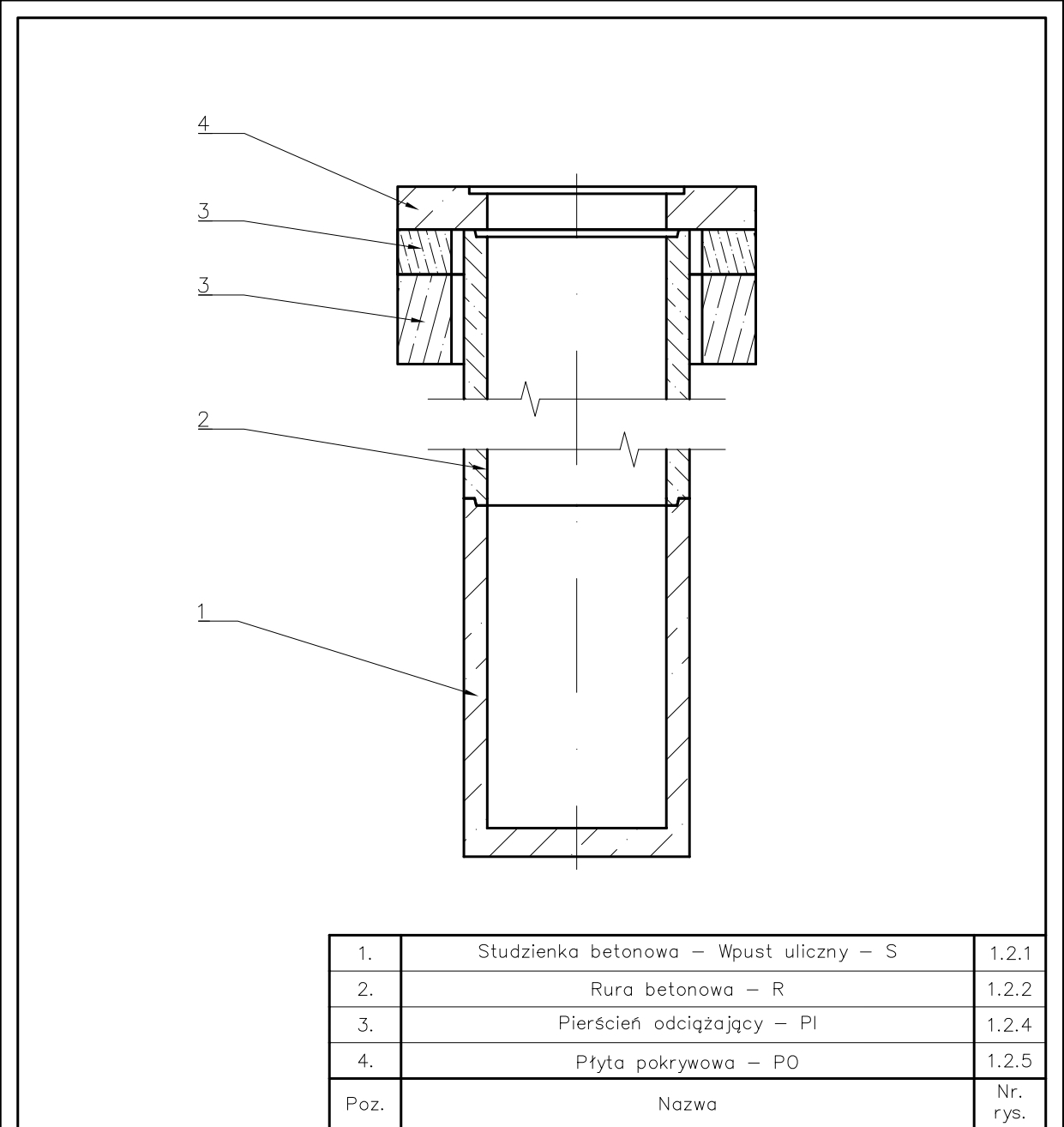

Złożenie C
